本文主要讲一种风扇与散热片组合的电脑散热风扇，它是将风扇则装在斜向板体以及部份切割散热片上，可使风快速导入较热的中下部位，达到较好散热效果的用于电脑中央处理器(CPU)的
散热装置。
电脑是现代人必备的电子资讯产品，现在几乎是每人拥有一台。而电脑的运行全靠中央处理器来执行，在执行运作的时间上，经由电力的输送必定会产生高温，而在产生高温时，若不将之
散热，则会使电脑的运行及执行系统出现不稳定的情况，故一般在中央处理器上会设置有--散热风扇，使产生的高温得以散热。
请参阅图1所示，惯用的散热风扇主要包含了一个散热座及一个风扇,其中:该散热座为一平板，上缘设有散热片; 而该风扇风扇于散热片的上，在风扇与散热座各端角分别设有对应的固定孔
及螺杆孔,通过一螺杆使散热座及风扇结合成--体，而后，该散热风扇再与中央处理器设置成型。
利用上述的结构，在电脑运作时，该风扇同时启动旋转,使风力吹向散热叶及中央处理器的处来达到散热，但由于：
1、因中央处理器设置于散热座的中央位置处，故在散热座中央下面部位的温度为最高温，而通常此处的散热，本来就不易。
2、一般设置在散热座上的风扇在运转时，以逆时针或顺时针方向呈螺旋状将风导入，通常风力只在外环围处达到散热，而中间位置几乎呈无风状态，无法使最高温的中央部位达到散热效果
。
这种风扇与散热片组合的电脑散热风扇，利用本装置达到可使中央处理器的中央部位所散放的高温快速散热的功效。为实现上述目的，本实用新型提供一种风扇与散热片组合的电脑散热风
扇，它由散热座、风扇及导风盖组合而成，其中散热座底板配合中央处理器单元尺度成型的平板，而于平板的一侧缘延设一斜向板体，散热座底板的上端面设有数列散热片，且靠近风扇侧的
整列散热片，切割呈弧面状;
风扇组设于散热座的斜向板体上，且由风扇顶端上方处至散热片的中央位置处设一导风盖。
散热座底板侧缘可先向上延设一高度后，再延设该斜向板体。:本实用新型具下列所述的特点和优点:
(1)本实用新型为--种风扇与散热片组合的电脑散热装置，利用风扇设置于散热片的侧面，可使风力形成侧吹的方式，由于此侧吹方式的流场顺畅，可将风顺利地吹向中央处(因中央部位为
最高温的处)，以达到散热效果。
(2)本实用新型为一种风扇与散-热片组合的电脑散热装置，利用风扇组设于散热座的斜向板体上，使之形成-倾斜角度，在风扇运转时，其风向则可往下吹至散热座的中央底部位置(因中央
部位为最高温的处)。
(3)本实用新型为一种风扇与散热片组合的电脑散热装置，利用首列散热:片切除呈弧面状的设计，可减少风阻，更可将风快速导入中央部位(因中央部位为最高温的处)，达到散热效果。
(4)本实用新型为一种风扇与散热片组合的电脑散热装置，利用风扇至散热片上所设置的具平滑曲线的导风盖，可将风扇外吹的风导入中央部位，防止吸入的风外流，因而提高效率。
附图说明如下:

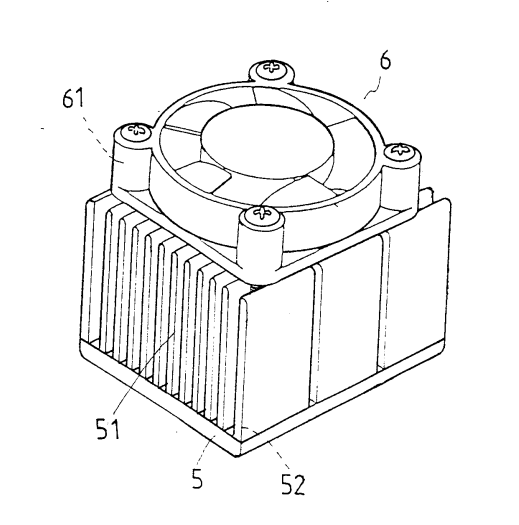

图1是公知结构的立体外观示意图;
图2是本实用新型的立体外观示意图;
图3是本实用新型的侧视示意图:
图4是本实用新型的另- :实施状态示意图。图号说明:
10、散热座 101、底板 102、斜向板体103、散热片 104、弧面状20、 风扇30、道风盖 301、片体A中央处理器单元
现对照附图对本实用新型实施例作进一步的详细说明。
请参阅图2所示，其为本实用新型的立体外观示意图，本实用新型为一种风扇与散热片组合的电脑散热装置1，由一散热座10、-风扇20及一导风盖30所组合而成:其中:
该散热座10底板101 配合中央处理器单元A尺度成型的平板，而在平板的一侧缘延设一斜向板体102，散热座10底板101的上端面设有复数列散热片103，且靠近风扇20侧的整列散热片 103，
切割呈弧面状104。该风扇20组设于散热座10的斜板体102上，由风扇20顶端上方处至散热月103的适当位置处设一平滑状的导风盖30，且该导风盖30至散热片103处的两侧向下各延设一片体
301,锁设于散热座10底板101.上，以达一固设定位。
请继续参阅图3，当电脑运行时，在中央处理器的位置会产生较高的温度，此时，利用组设于侧面的风扇20的运转将风吸进，侧吹导入散热片103 中，且首列的散热片103为弧面状104的设计
，更可将风快速导入中央部位，而,斜向板体102的作用则在于能使风向向下，使风吹向散热座10的中央底部位置(因中央部位为最高温的处)，达到散热效果。
另外，该风扇20至散热片103 上所设的平滑导风盖30将风扇外吹的风导入中央部位，亦可防止吸入的风外流，因而提高效率。
另在电脑零件组装的空间限制下，本实用新型的一~种风扇与散热片组合的;电脑散热装置中的斜向板体可由散热座底板侧缘向上延设一适当高度后，再延设该斜向板体(如图4所示)，利用此
方式可使散热座与斜向板体处的空间，可配合电脑零件组装时的空间运用。
