本方法涉及一种PC桌面计算机系统及准系统，是涉及关于该系统的一种新的散热方法。

PC桌面计算机系统及准系统(准系统定义参见《计算机应用文摘》国内刊号:CN50-1070/TP国际刊号: ISSN 1002-1353, 2004年第13期P116~118页)在以下的本说明书中统称为电脑。

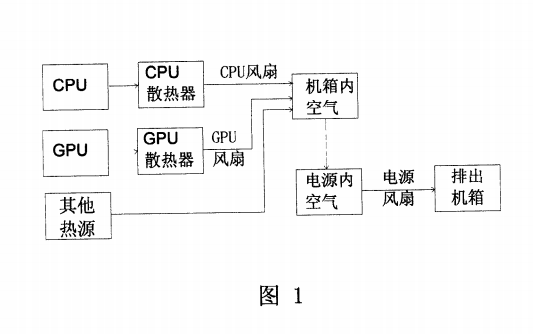

目前，电脑的散热方法:在CPU和显卡的GPU上用散热器(铝或者其他材料制的翅片)加上风扇的强制冷却方法，把热量转移至电脑机箱内的空气中，再由电源风扇将机箱内的热空气和由电源产生的热量通过电源排气孔一起排出机箱。其散热流程如图1。此方法的特征是要用风扇，至少要用2个风扇: 1个CPU风扇，1个电源风扇。有的显卡也要用风扇。但是，机箱内的安装环境终究限制发热源的从容散热。而进--步提高风扇的转速加速空气流通速度又将使噪音增大，同时影响风扇的寿命，增加保养频率。

总之，电脑使用风扇这-旋转的机械结构，与电脑内的其他电子元件相比其寿命要短很多，同时还会增加电源的负担，而且风扇产生的噪音是很烦人的。

本发明是一种不仅能有效散热，又无噪音，而且不耗电、保养周期长，不用风扇的散热方法。见图2的散热流程图。

在图2中的散热器A，即如图3(12)所示。将机箱的一个侧面或多个侧面用散热器A构成。这样电脑内部产生的热量可以通过机箱外壳散热器A自然散热。同时它作为机箱的一个组成部份，其形状可以是翅片型、平板型或其他任何形状，并可以进行一些装饰。

本散热方法在技术上可以这样来实现的:

一、CPU

将主板上的CPU和散热器A,在机箱内的一面紧密接触，以达到直接散热的目的。使用这个方法在主板的设计上要有改变。现在的主板设计基本上将所有的元器件都放在主板的一面的方法，而新的散热方法将CPU设计在主板的另一面。这样，将主板有CPU的这一面和散热器A紧贴，就可以实现CPU和散热器A的直接接触了，见图4,图7。(工艺上需要传递热量的二个紧贴的面，在这二个接触面之间涂上导热脂，以提高二个面之间的导热效果，以下同。)这方法散热效果最好。具体的实施可以采用镙丝紧固,也可以用搭扣锁锁住的方法或其他方法。

另一种方法，不改变主板现有设计，但这样CPU和散热器A就有一段距离，不能直接接触。解决的方法: CPU 和散热器A的这段距离用热管连接，由热管将CPU产生的热量传导到散热器A，见图6，图7。此方法不用重新设计主板，而且热管导热是成熟技术，实施起来容易。

二、显卡

显卡的散热方法(集成在主板上的整合显卡和发热量很小的显卡除外)与主板CPU的第二种方法一样，见图5。用热管一端连接显卡的GPU,另一端与散热器A相连来解决。(非现在市面上有些显卡用热管加上小的散热片，直接固定在显卡上。)采用本热管散热的方法，为今后更高性能的GPU设计解决了散热问题的困扰。

三、电源

电源是有外壳封装的一一个独立体。电源内的风扇一是为了电源本身的散热，另一个重要作用是将整个机箱内的热空气与机箱外的空气作强制对流。现在，解决了CPU和GPU的散热，机箱内的空气温度不高了,用不着电源风扇进行强制对流，而机箱内外空气的自然对流就可以了。再将电源内发热元件的散热问题解决，电源风扇就不用了。

解决电源发热元件散热可以这样:将电源外壳一面，即图8 (15)所指电源箱的一个面，其箱内侧为B面，和发热元件紧贴:其箱外侧为C面和散热器A在机箱内紧贴安装。电源箱的这一侧面用铝或其他导热性能好的材料构成。电源箱内的发热元件通过线路板的重新排列移到贴紧B面的一边来，这样就可以通过电源箱C面到散热器A这一途径进行散热。另一种方法:可以不重新排线路板，将原来的散热方式改用热管导热或其他的导热方式，将发热元件的热量传导到电源箱B面这-边。此方法和前一方法相比，前一方法简单。

需要注意的是，应在电源调整管和B面之间改用云母绝缘。以保证与市电的可靠绝缘和良好的导热性能。
