本散热风扇是有关一种高效率双吸入式电脑散热风扇，尤指使用于电脑中央处理器(CPU)的散热装置，由于本新型的结构刚性强，叶片具导流作用，双边吸入的气流不受隔板的阻扰，因此本新型具有高效率且相对低噪音的效果。

电脑是现代人必备的电子信息产品，几乎是每人拥有一机的时代，而电脑之所以会运作，是全靠中央处理器来执行，在执行运作时，必定会产生高温，而在产生高温时，若不将之散热，则会使电脑的运作出现不稳定的状况，故一般在中央处理器上通常会设置有一散热装置，即风扇装置，使产生的高温得以散热，因此风扇中叶片的设计与电脑中央处理器的执行稳定度息息相关;而在散热片的设计方面，如何使中央处理器所产生的高温，在风扇的运转下，可达到最佳的散热效果，可以说在使用电脑及操作时是相当重要的问题。

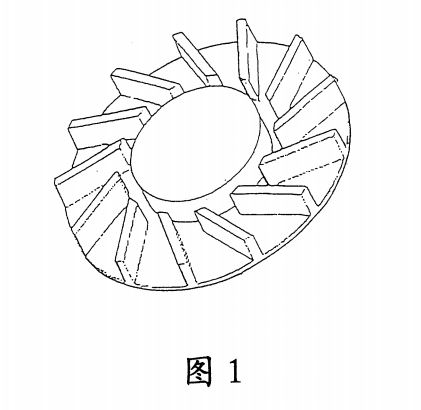

一般的电脑风扇多为单面吸入式的风扇设计，如图1所示，但为了进一步提高散热的效果，因而有双吸入式的计算机风扇设计，以提高风量，如图2和图3所示(其为中国台湾新型专利案，其公告号第465681号)，它是一种离心式风扇，至少包含:一外框，具有一第一进气口、第二进气口、至少一个排气口以及复数条助肋(rib)，该助肋位于该第二进气口中:一转动装置，位于该外框中;一扇叶结构，更包含:一轮毂(hub)，耦合于该转动装置;一隔板，沿该轮毂的径向向外延伸，且该隔板具有一上表面及一下表面;复数个第一叶片，形成于该隔板的上表面上，该第一叶片与该轮毂间有一间隙且该第一叶片具有一-缺角，及复数个第二叶片，形成于该隔板的下表面上，该第二叶片与该轮毂间有一间隙;其中当该扇叶结构扫过该助肋时，该第二叶片与该助肋的交角约为90度。但，此种双吸入式离心式风扇具有下列诸多缺点:

1、该上、下入气孔所导入的气流量不同、气压不平均，设于风扇中间的隔板将使风扇于运转时，产生震动、摇晃及噪音。

2、该风扇中间设有隔板，导入的流体将因受隔板抵挡而产生摩擦及扰流的现象，且上、下层的流体被叶片离心加压推出时，上、 下层流体的流速、流量及风压均不同，于出风口处易再产生乱流的现象，风扇的整体效率不好。

3、该叶片中央的支架为直线条状，无任何的流线弯弧设计，因此对流体的导流性亦不好。

发明内容

有鉴于此，本散热风扇的目的是针对习知结构中所容易造成种种使用上的缺失及难尽完美之处，提出一种能确实符合使用者于使用上具良好使用效果，且可改善传统结构中些许未能尽理想之处的高效率双吸入式计算机风扇。本散热风扇通过外叶片再加上上、下圆环的设计，可提高散热叶片的刚性，并使风扇于运转时，气流平顺不受风扇中间隔板的干扰，因而提高风扇的效率并降低噪音。

本散热风扇的目的是通过下述技术方案来实现的，本散热风扇所提供的高效率双吸入式计算机风扇，其计算机风扇主要是由底座、散热风扇及盖体所组成;该底座中央为一容置槽，是可供散热风扇对应置入，而于底座一侧边为出风口;其特征在于:该散热风扇设有双列叶片，该外叶片的数量较多于内叶片;该内叶片为部份的叶片是向内延伸，内、外叶片连结后其截面均呈平顺的导流曲线，以增加导气流的范围及顺畅性。当内叶片高度高于马达时，它可延伸跨设在马达的顶面，以增强结构的刚性与导风量。而外叶片上、下面处均可各设有一圆环，以增加风扇的刚性。由于本散热风扇的结构刚性强，叶片具导流作用，双边吸入的气流不受隔板的阻扰，因此本散热风扇具有高效率且相对低噪音的效果。

为使本散热风扇更加明确详实，兹例举较佳实施例并配合附图，将本散热风扇的结构及其技术特征详述如后。
