本文是关于一种散热组件、电脑散热风扇座与电脑，尤其是一种可快速拆装电脑散热风扇的散热组件、电脑散热风扇座与电脑。

散热组件为电脑中常见的构件，常用于降低发热元件(例如中央处理器)的温度。先前技术的散热组件通常至少包括电脑散热风扇与散热鳍片，其间是以螺丝进行锁固。然而，由于电脑散热风扇所产生气流在散热的同时还会带进灰尘等微粒，导致散热组件在使用一段时间之后，鳍片与鳍片之间，或是电脑散热风扇座与鳍片之间将累积灰尘，如不将灰尘去除将会降低散热组件的散热效率，因此衍生出清理积尘的问题。

由于先前技术的散热组件常以四个螺丝直接将电脑散热风扇锁固于散热鳍片上,若要清理其内部灰尘，必须利用螺丝起子拆卸螺丝，才能将电脑散热风扇与散热鳍片分离，而完成清除积尘后又必须再将螺丝锁回，如此繁琐的拆装过程并不符合经济效益。

另外，先前技术用来固定电脑散热风扇座与鳍片的螺丝，因其镀有镍等物质，并不符合欧盟的危害物质限用令(Restriction of Hazardous Substance, ROHS)， 因此将影响散热组件在外销市场上的风险。

因此，有必要提供一种可快速拆装电脑散热风扇的散热组件，以改善先前技术所存在的问题。

实用型内容

本文的目的是提供一种可快速拆装电脑散热风扇的散热组件。

本文的另一目的是提供一种用于连结电脑散热风扇与散热鳍片的电脑散热风扇座。本文的又一目的是提供一种具有可快速拆装电脑散热风扇的散热组件的电脑。

为达成上述的目的，本文具有可快速拆装电脑散热风扇的散热组件的电脑包括发热元件与散热组件。散热组件包括电脑散热风扇、电脑散热风扇座与散热鳍片。电脑散热风扇连结于电脑散热风扇座，电脑散热风扇座连结于散热鳍片。其中，电脑散热风扇座包括容置部、至少一第一卡固部与第一扳动部。其中，容置部可容置电脑散热风扇;至少一第一卡固部是与容置部相连结，至少一第一卡固部可卡固电脑散热风扇;以及第一扳动部，其是与至少一第一卡固部其中之一第一卡固部相连结，通过作动第一扳动部可将电脑散热风扇取出容置部。

根据本文的其中一实施方式，第一卡固部为卡榫，其数量为二个，其中一卡固部包括导引边，用以引导电脑散热风扇置入该容置部。电脑散热风扇座包括与容置部相连结的第二卡固部，其为卡榫，其数量为二个。散热鳍片具有与第二卡固部相配合的二沟槽，使得二第二卡固部可分别卡固于二沟槽。第二扳动部与其中一第二卡固部相连结，通过作动第二扳动部以便将容置部与散热鳍片分离。

借助上述构造，本文提供一种可快速拆装电脑散热风扇的散热组件、电脑散热风扇座与电脑，当电脑散热风扇取出电脑散热风扇座时不需使用辅助工具。因此，当清理其内部灰尘时，就可避免原先需利用螺丝起子拆卸螺丝将电脑散热风扇与散热鲭片分离，而完成清除积尘后又必须再将螺丝锁回的繁琐的拆装过程，因此更符合经济效益。同时因散热组件不需使用螺丝，可降低零件与组装的成本。

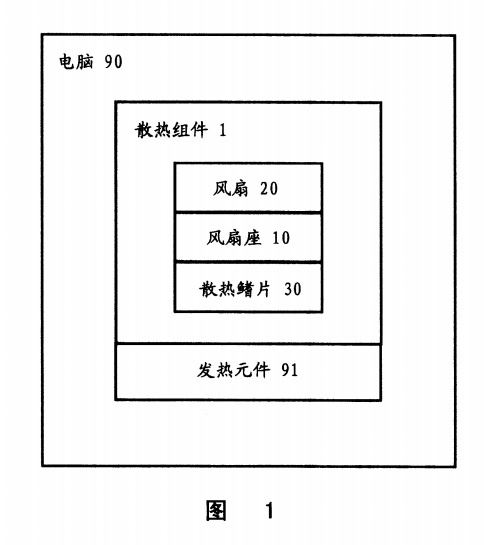

图1是本文的具有可快速拆装电脑散热风扇的散热组件的电脑的示意图。

图2是本文可快速拆装电脑散热风扇的散热组件的立体图。

图3是本文可快速拆装电脑散热风扇的散热组件的立体分解图。

图4是本文电脑散热风扇座的侧视图。

为让本文的上述和其他目的、特征和优点能更明显易懂，下文特举出本发明的具体实施例，并配合附图进行详细说明如下。

请先参考图1关于本文具有可快速拆装电脑散热风扇的散热组件的电脑90的示意图。具有可快速拆装电脑散热风扇的散热组件的电脑90包括发热元件91与散热组件1。散热组件1与发热元件91相连结，散热组件1是用于处理(散发)发热元件91所产生的热量。在本文的- -实施例中，发热元件91为电脑90运作时会产生高热量的元件，例如中央处理器或北桥芯片，但本文并不以此为限。

请参考图2关于本文可快速拆装电脑散热风扇的散热组件1的立体图。散热组件1包括电脑散热风扇20、电脑散热风扇座10与散热鳍片30。电脑散热风扇20连结于电脑散热风扇座10，电脑散热风扇座10连结于散热鲭片30。接着请参考图3关于本文可快速拆装电脑散热风扇的散热组件1的立体分解图。于本实施例中，电脑散热风扇座10包括容置部11、两个第一卡固部12、第一扳动部14、两个第二卡固部16、第二扳动部17与两个止挡部18。 由于电脑散热风扇20是大致呈四方形，因此，与电脑散热风扇20 相连结的电脑散热风扇座10的外围也大致呈四方形。

其中，容置部11可容置电脑散热风扇20。两个第一卡固部12分别位于电脑散热风扇座10的对边位置，二个第一卡固部12是与容置部11相连结。第一卡固部12可卡固电脑散热风扇20，当电脑散热风扇20置入容置部11时，电脑散热风扇20与第一卡固部12之间为紧配合。于本实施例中，第一卡固部12为卡榫，但本文并不以此为限。

接着请一并参考图3与图4,图4为本文电脑散热风扇座的侧视图。为了便于将电脑散热风扇20容置于电脑散热风扇座10的容置部11,每一第一卡固部12包括导引边13，导引边13为一斜边，用以将电脑散热风扇20平顺地置入容置部11。

第一扳动部14是与两个第一卡固部12的其中一第一卡固部12 相连结，由于电脑散热风扇座10 为具有可挠度的塑胶类材质，因此当扳动第一扳动部14时，将使二个第一卡固部12 之间的距离增加，此时电脑散热风扇20与第一卡固部12之间;便脱离相互卡固的状态，因此便可轻易地将电脑散热风扇20与电脑散热风扇座10分离。

二个第二卡固部16是与容置部11相连结，第二卡固部16可固定于散热鳍片30。两个第二卡固部16位于电脑散热风扇座10的对边位置，且与两个第一卡固部12不同的边上，也即第二卡固部16与第一卡固部12是交错排列布置，其目的在于分散应力的分布，避免第一卡固部12与第二卡固部16设置于相同边时，因产生应力集中而造成电脑散热风扇座10的损坏。于本实施例中，第二卡固部16为卡榫。
