一种便携式风扇型笔记本电脑供电装置,含有安装电脑散热风扇的散热座，以及输出端连接电脑散热风扇供电电源及控制电路的交流适配器,在所述散热座的框架内组合布置有可充电电池组及充电控制器,所述充电控制器的输入端连接交流适配器的输出端，充电控制器的输出端连接可充电电池组的正、负极，可充电电池组的正、负极分别连接笔记本电脑供电电源正、负极输入端。
所述的便携式风扇型笔记本电脑供电装置，可充电电池采用锂离子电池,充电控制器采用主要由单片机S3F84K4组成的充电控制电路，交流适配器输出正极连接一恒流源电路，所述恒流源电路输出连接锂离子电池组正极,恒流源电路控制端连接单片机S3F84K4的相应I/O输出接口，锂离子电池组正极设有电压信号检测电路连接单片机S3F84K4的相应IO输入接口，锂离子电池组负极设有恒压源电路与单片机S3F84K4的相应I/O接口连接。
所述的便携式风扇型笔记本电脑供电装置，可充电电池采用镍氢电池,充电控制器中充电控制电路采用MAX713系列快速充电管理芯片，交流适配器输出正极连接晶体管VT1 的集电极，晶体管VT1的发射极通过二极管VD连接MAX713的2脚，MAX713的2脚同时连接镍氢电池组的正极，晶体管VT1的基极连接晶体管VT2的集电极，晶体管VT2的发射极连接MAX713的14脚，晶体管VT2的基极连接MAX713的5和15脚，晶体管VT2的基极同时通过电阻R1连接交流适配器输出正极，MAX713的5脚通过电容C2与可充电电池的负极连接，可充电电池的负极通过电阻R7连接交流适配器输出负极，交流输出负极和可充电电池的正极分别连接笔记本电脑供电电源正、负极输入端。
所述的便携式风扇型笔记本电脑供电装置，交流适配器通过稳压电源电路7805稳压后给风扇控制电路供电，所述散热风扇为一个、二个或三个。
的有益效果:
1、便携式风扇型笔记本电脑供电装置，含有锂离子或镍氢电池组和充电控制电路，在笔记本电脑不工作时对可充电电池组充电，在笔记本电脑工作时作为散热座来使用，在没有市电的情况下给笔记本电脑提供供电电源，真正实现笔记本电脑的便携性、可移动性，充分发挥其作用。
2、便携式风扇型笔记本电脑供电装置，结构设计轻便，新颖、合理，采用技术先进的电子控制电路对电池进行充电,不但可以在日常生活和工作中发挥作用，在旅游、探险及野外作业领域更具有独特的应用优势。
四、附图说明:

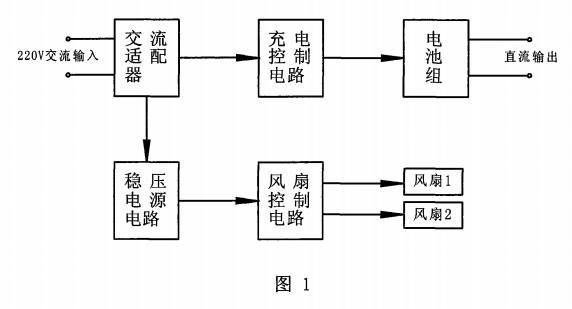

图1:便携式风扇型笔记本电脑供电装置原理方框示意图
图2:供电装置采用锂离子电池的充电控制电路原理图
图3:便携式风扇型笔记本电脑供电装置结构布置示意图
图4:供电装置采用镍氢电池的充电控制电路原理图
五、具体实施方式:
实施例一:参见图1便携式风扇型笔记本电脑供电装置原理方框示意图及图3的结构布置示意图。风扇型笔记本电脑供电装置含有安装电脑散热风扇6的散热座1,以及输出端连接散热风扇6的供电电源及控制电路5的交流适配器2,在所述散热座1的框架内组合布置有可充电电池组3及充电控制器4,所述充电控制器4的输入端连接交流适配器2的输出端，充电控制器4的输出端连接可充电电池组3的正、负极，可充电电池组3的正、负极分别连接笔记本电脑供电电源正、负极输入端;交流适配器2的一-路输出连接风扇供电电源及控制电路5,风扇供电电源及控制电路5给散热风扇6提供工作电源并控制散热风扇的工作，散热风扇6的工作电源由集成电路7805组成的稳压电源电路提供(此部分电路省略);交流适配器2同时输出--路电源通过由单片机S3F84K4组成的充电控制电路对锂离子充电电池组进行充电。
